大家好，欢迎来到液压贼船！
我们知道开式系统中液压流量的大小主要靠流量控制阀来控制和调节，那么：它究竟是怎么调节，如何实现流量控制的呢？
调节完了以后多余的油液从哪儿流走了？
如果温度和压力等条件发生了变化，流量控制阀是否还能够准确地调节和控制流量呢？
今天小编就和大家一起带着这些问题来看看流量控制阀的种类，工作原理和适用范围。
流量控制阀既可以用简单的阻尼孔来充当，也可以用复杂的闭中心式电液控制阀来实现，这些阀可以自动调整，使得即使在压力和温度变化的情况下也可以准确地调整流量大小。
一、流量控制的核心作用
在液压系统中，流量控制的核心目标是调节执行机构的运动速度。本文讨论的所有装置均通过控制流量来实现这一目标。除了控制运动速度，流量同时决定了在给定压力下的能量传递速率 —— 因为执行机构的作用力与其运动距离（行程）的乘积即为液压系统对负载所做的功，而传递的能量必须与所做的功相等。执行机构的速度决定了能量传递速率（功率），因此速度是流量的函数。
二、8种常见流量控制阀解析
液压系统中常用的流量控制阀主要有以下7类，其技术特点与应用场景如下：
1、节流孔（Orifice）

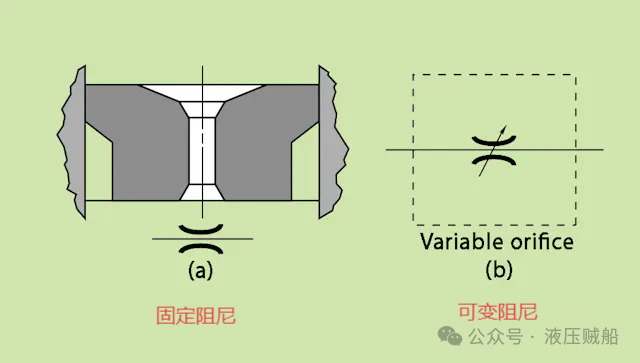

节流孔可以分为简单的固定节流孔（a）和可变节流孔（b）
固定节流孔：如图 1（a）所示，为管路中钻制的固定孔径孔道，这是控制流量的最基础的方式，也可作为压力控制装置使用。当用于控制流量时，孔口与泵串联布置。
可变节流孔：如图 1（b）所示，通过可调的锥阀实现孔径大小调节，从而实现流量大小控制。
适用范围：两种类型的节流孔都是非补偿式的流量控制装置。适用于对流量控制精度要求不高的简单系统。
请点击输入图片描述（最多18字）
2、流量调节器
（Flow Regulators）
流量调节器可以根据进油口和出口压力的变化自动调节流量。

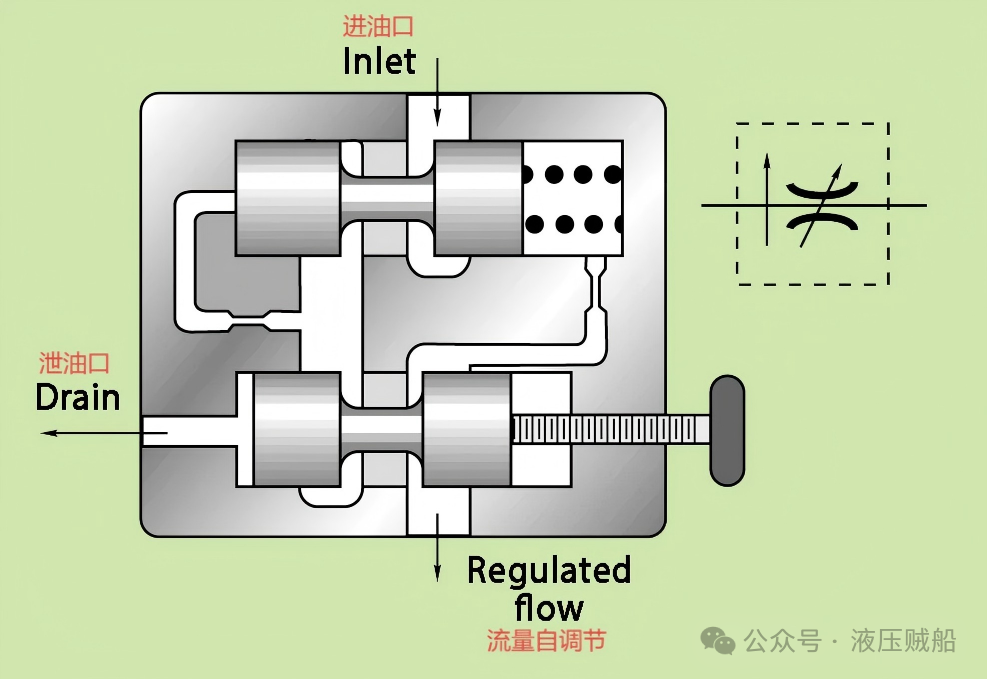

工作原理：图2中所示的流量调节器，比固定节流孔的节流方式稍微复杂一些，它内置了一个固定阻尼孔，该阻尼孔通过孔口的压降（∆P）来感知流量。此外，还有一个补偿活塞会根据入口和出口压力的变化进行开度调整。
当压差增大时，则中间的补偿器右移，减小出口开度，降低流量。
反之，压差减小，补偿器左移，增大开口度，增大流量。
这种补偿能力使得即使在压力变化的条件下也能够更精确地控制流量。控制精度可达到5%以内，阀经过校准后，在特定流量点附近工作时，控制精度还可能更高。
核心优势：在压力变化时仍能较精准控制流量，适用于中等精度需求的系统。
请点击输入图片描述（最多18字）
3、旁通流量调节器
（Bypass Flow Regulators）
工作原理：
如图 3 所示，当进油口的流量超过设定值时，多余油液通过旁通口返回油箱，通过补偿活塞调节可变节流孔开度来自动控制流量。
相比标准流量调节器效率更高，减少能量损耗。
典型应用：需高效处理过剩流量的液压系统，如工程机械的负载敏感回路。
请点击输入图片描述（最多18字）
4、需求补偿流量控制阀
（Demand-Compensated Flow Controls）
工作原理：

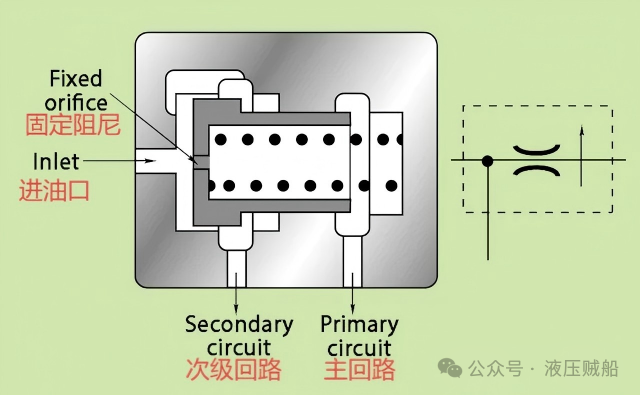

如图 4 所示，通过将过剩流量旁通至次级辅助回路的方式来控制主回路的流量。主回路以受控流量供油，旁通油液可用于次级回路作业且不影响主回路。
工作限制：主回路必须保持通流，若主回路堵塞，次级回路将被切断。
适用场景：多回路系统中需优先保障主回路流量的场合，如机床的主进给与辅助动作回路。
请点击输入图片描述（最多18字）
5、压力补偿可变流量阀
（Pressure-Compensated, Variable Flow Valves）
工作原理：
如图 5 所示，由可调的可变节流孔与补偿器串联组成，自动适应进出口压力变化，流量控制精度达 3%-5%。
可选配置：集成反向流动单向阀（允许反向无阻碍通流）和过载溢流阀（超压时卸荷至油箱）。
性能优势：高精度压力补偿，适用于对流量稳定性要求高的系统，如精密液压机床。
请点击输入图片描述（最多18字）
6、压力与温度补偿可变流量阀
(Pressure and Temperature Compensated Variable Flow Valves）
补偿机制：
如图 6 所示，针对液压油黏度随温度变化（影响阀内运动部件间隙）的特性，通过温度敏感元件调整节流孔开度，同时补偿压力变化的影响。
核心功能：抵消温度波动导致的黏度变化对流量的干扰，确保高温或低温环境下的流量稳定性。
应用场景：工作温度范围宽的液压系统，如户外工程机械或航空液压系统。
请点击输入图片描述（最多18字）
7、优先阀
（Priority Valves）
如图 7 所示，这个阀本质为压力补偿流量阀，优先向主回路供应设定流量，过剩流量以低于主回路的压力旁通至次级回路。
优先级特性：无论进出口压力如何变化，始终保障主回路的设计流量。
典型应用：需明确回路优先级的系统，如车辆转向（主回路）与其他辅助动作（次级回路）的流量分配。
请点击输入图片描述（最多18字）
三、选型建议
流量控制阀的选型需基于具体应用的设计参数（如压力范围、温度区间、流量精度要求等）。本文提供的分类与特性可作为常见场景的选型参考指南。
《液压技术集训营》培训通知
（8人小班）
各位液界同仁：
由上海液压气动密封行业协会主办、液界联盟学院承办的《液压技术集训营》现面向社会公开招生！
在工业技术飞速发展的当下，液压技术作为现代机械装备的关键支撑，其应用范围正不断拓展。在液压行业中，掌握核心技术不仅意味着具备解决业务问题的专业技能，更相当于持有一张高薪入场券。为助力广大液压技术爱好者与从业者提升技术能力、突破技术瓶颈，现将培训安排及相关通知如下：
一、实战导向，积累宝贵经验
课程不仅传授理论知识，更注重实践操作。学员将亲手拆解、组装液压元件，通过模拟仿真设计、调试完整液压系统。在实战中积累经验，应对工作中的各种挑战。
二、专业师资，保驾护航
授课导师均为行业内资深专家，拥有多年的液压技术研发和应用经验。他们不仅具备深厚的理论知识，更熟悉液压行业的实际需求。在教学过程中，导师将一对一指导，解答你的每一个疑问，确保你学得懂、用得上。

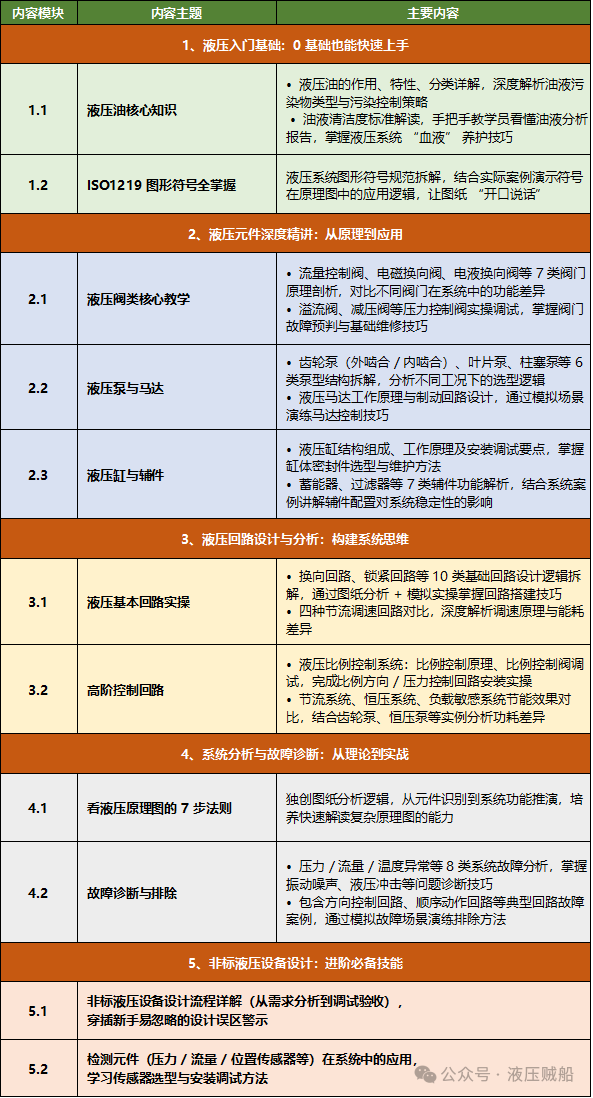

三、系统大纲，全面覆盖知识
