虽然使用示波器可以测量PWM信号的均值电压(Average Voltage),但是仍需要通过计算来验证测量的电压值是否准确,从而判断给阀的信号是否正确。计算均值电压需要知道PWM信号的供电电压(Power Supply Voltage),占空比(Duty Cycle),阀在中位时控制器输出电压值,简称中位电压(Neutral PositionVoltage)。根据中位电压是否为0,列举了两种PWM信号均值电压计算方法。
使用示波器不仅可以测量PWM信号的均值电压,还可以将PWM信号的波形显示出来。波形中高电平是供电电压,低电平是阀的中位电压,中位电压既可以是0,也可以是一个大于零的值。当中位电压是0时,可以使用以下方法计算PWM信号均值电压。下图是在丹佛斯实验室测试PVG32片式比例阀组时用一个便携式示波器测量的PWM信号的波形,试验台控制器是丹佛斯SC024控制器,PVG32片式比例阀由丹佛斯PVEP电控模块控制,一种PWM信号控制的电比例模块:
图中“–“表示波形的零点位置,图中零点位置电压是0,也是低电平的电压值,即中位电压是0。”∫“表示上升沿,小方格横坐标方向代表时间,一小格表示1ms;纵坐标方向代表电压,一小格表示10V。从示波器的波形上可以看出供电电压大概是25V左右,与供电电压24V吻合。此种情况属于阀的中位电压为0,当中位电压为0时候,PWM信号均值电压等于供电电压乘以占空比,即:
Average Voltage =Power Supply Voltage × Duty Cycle
上图中PWM信号均值电压就是24×80%=19.2V,和实验室测试的数据是一致的。
当中位信号不是0时,需要先计算PWM波形的均值电压,PMW波形的均值电压等于供电电压减去中位电压之后,再与占空比做乘积,最后再加上中位电压值就是PWM信号的均值电压。PWM波形的均值电压计算如下:
Average Voltage ofPWM Wave = (Power Supply Voltage – Neutral Position Voltage) × DutyCycle
Average Voltage =Average Voltage of PWM Wave + Neutral Position Voltage

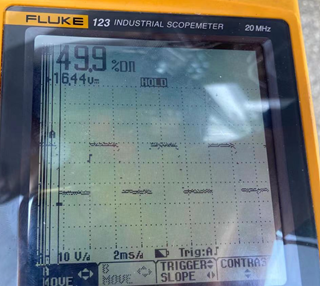

下图是用同一个示波器测试的一组波形,PVG32比例阀组,同样的PVEP电控模块,控制器是另外一个厂家的。图中“–“表示波形的零点位置,低电平不是0,即阀的中位电压不是0。”∫“表示上升沿,小方格横坐标方向代表时间,一小格表示2ms;纵坐标方向代表电压,一小格表示10V。从图上看阀的中位电压大概在5V左右,供电电压大概在30V左右,用示波器测阀的中位电压值是4.93V,供电电压是28.14V,和图中数据吻合。
下表是用上述示波器测试的一组PWM信号均值电压数据:
(28.12-4.93)×34.7%+4.93=12.97V
(28.13-4.93)×39.6%+4.93=14.11V
(28.14-4.93)×44.6%+4.93=15.28V
(28.15-4.93)×49.9%+4.93=16.51V
(28.14-4.93)×54.9%+4.93=17.67V
测量的PWM信号的均值电压和计算值相差无几,说明测试的数据是正确的。实际上,中位电压为零是一种特殊情况,第二种方法仍然适用于中位电压为零的计算。
用示波器去采集PWM信号的波形和均值电压,并通过计算验证测量电压值是否准确,对于一个液压工程师来说可能比较陌生,但是通过采集波形和计算电压值可以帮助我们判断给到阀的控制信号是否正确,有助于我们去查找和排除比例阀的故障。
