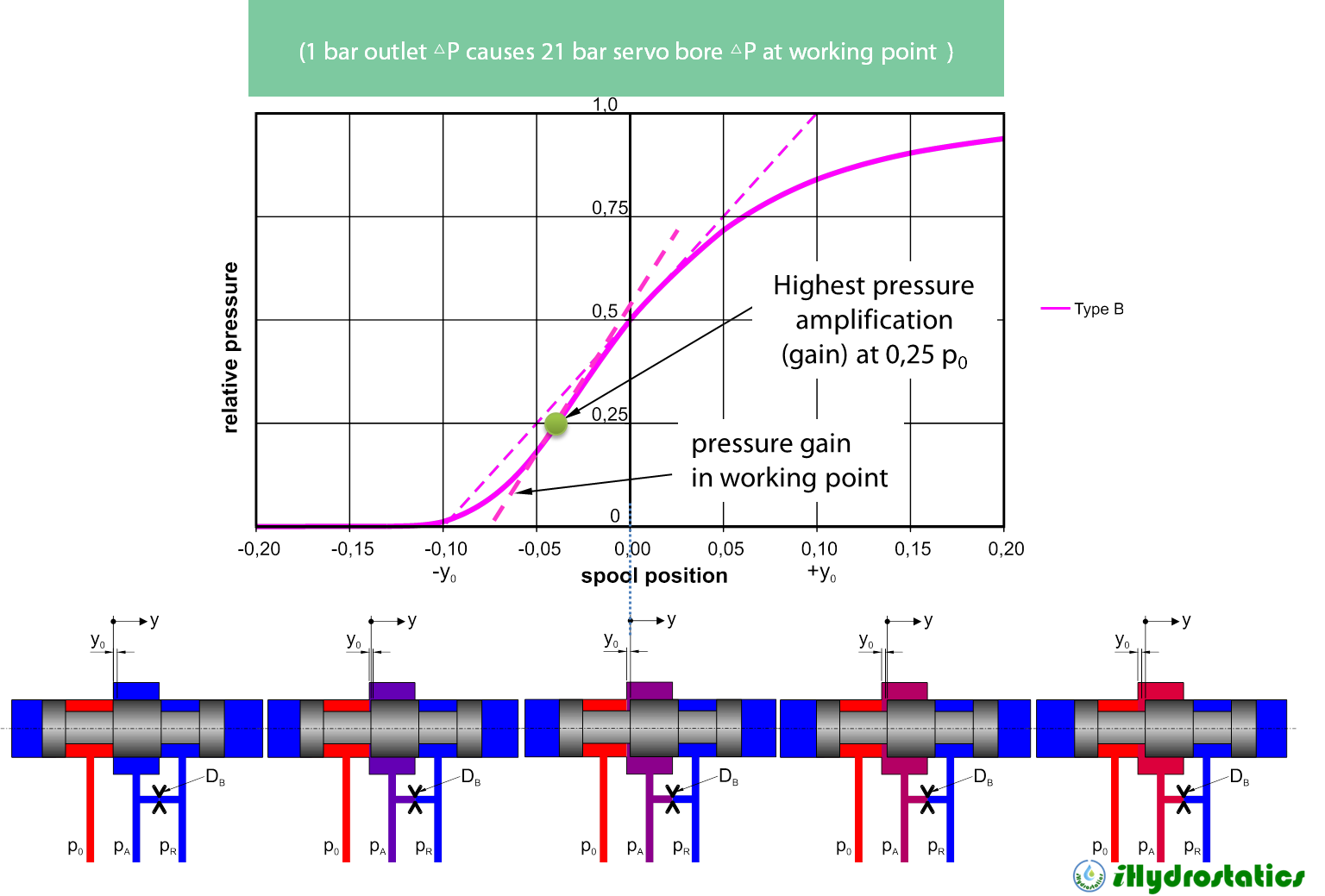

1bar的出口压力波动会引起21bar的控制活塞腔压力变化？不管你惊没惊到，反正i小编是被惊到了。采用液压半桥结构的某柱塞泵控制阀用数据清晰地说明了这点。仔细观察无因次的控制压力曲线，伺服腔控制压力随着阀口开度增大而逐渐增大，且在0.25Po的开口位置处曲线斜率最大，这便是压力增益最高点，也就意味着控制阀工作在此点最为敏感。那小伙伴应该就不难明白如何来提高控制阀的灵敏度了吧。
本文来自投稿，不代表iHydrostatics静液压立场，如若转载，请注明出处：https://www.ihydrostatics.com
评论列表（2条）
1bar的出口压力波动会引起21bar的控制活塞腔压力变化？—这个动态问题没有解释清楚，泵输出脉动压力就有±1bar，另外流量增益也是需要分析，调节阀口本身无法保证稳定裕度，主要作用还在于动态阻尼和控制容积，这个曲线表达压力增益在此工作点处于最大。
@林广：这个比率表达的就是在这点的斜率，压力增益的大小。
